Рекомендованная комплектация: сканер R5 (монитор 15"; допплеры: цветной, энергетический, импульсный (в том числе HPRF), 2-я гармоника, SonoView (программа архивации); встроенный дисковод DVD-RW; 3 порта подключения датчиков, 6 USB-портов, встроенная клавиатура с трекболом, флакон геля 250 мл и руководство оператора).
Опции к сканеру SonoAce R5: кардиопакет (программное обеспечение); устройства хранения информации (USB флеш-карта, USB флеш-диск); система DICOM.

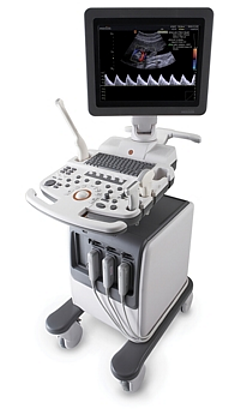

Основные характеристики сканера SonoAce R5:
- Стационарный ультразвуковой сканер.
- LCD монитор - 15" (36 см).
- Кардиопакет (опция).
- Режимы сканирования: B, 2B, M, B+M;
- CFM - цветное допплеровское картирование (опция);
- PD - энергетический допплер (опция);
- PW - импульсный допплер (опция);
- HPRF - высокочастотный импульсный допплер (опция). - Особенности сканирования:
- 2-я и пульс-инверсная гармоники;
- глубина сканирования до 30 см;
- steering - возможность изменения допплеровского угла в режимах CFM и PD;
- дуплексный и триплексный режим. - Разьемы для одновременного подключения до 3-х датчиков (2 порта входят в базовую комплектацию, 3-й порт - опция).
- Система DICOM (опция) - возможность сетевой интеграции с PACS-системами (например, для архивации или печати ультразвуковых эхограмм на оборудовании других производителей медтехники).
Инновационные технологии:
- FSI (Full Spectrum Imaging) - комбинирует ультразвуковую информацию от акустических полос разной частоты, снижая количество артефактов. Эффективное использование всех частот датчика обеспечивает также превосходное качество изображения с плотной контрастностью независимо от глубины проникновения.
- THI (Tissue Harmonic Imaging, тканевая или 2-я гармоника) - улучшает качество изображения, линейное и контрастное разрешение у пациентов с повышенным весом.
- Pulse Inversion Harmonic (тканевая инверсная гармоника) - применяется при исследовании движущихся тканей (сосуды, сердце) и трудновизуализируемых тканей (с похожей акустической плотностью), таких как опухоли.
- Трапецевидный режим - простым нажатием кнопки изображение от обычного линейного датчика расширяется, предоставляя почти на 20% больше клинической информации. Этот режим отлично подходит для исследования поверхностных органов.
- SRF (Speckle Reduction Filter) - фильтр подавления мерцающих помех.
- Quick Scan - ускоренный режим (нажатием одной кнопки) настройки изображения исследуемого органа в B- и D-режиме (настройка оптимальных параметров и фильтров за счет автоматического распознавания исследуемого органа по интеллектуальной базе данных человеческих органов).
Пакеты ультразвуковых диагностических программ:
- Полностью русифицированное программное обеспечение.
- Основные измерения: измерения расстояния, окружности, площади, объема; измерение тазобедренного сустава; измерение расстояния в M-режиме; измерение скорости в спектральном допплеровском режиме и др.
- Пакет гинекологических исследований: матка, левый и правый яичники, левая и правая почки, артерии левого и правого яичников, левый и правый фолликулы.
- Пакет акушерских исследований: биометрия плода, краниологическое исследование плода, исследование длинных костей плода, измерение индекса околоплодных вод (AFI), допплер плода и др. Биометрия плода включает измерения теменно-копчиковой длинны (CRL), размера плодного пузыря (GS), бипариетальный размера головки плода (BPD), затылочно-лобного расстояния (OFD), длины окружности головы плода (НC), передне-заднего размера брюшной полости (APD), поперечного размера брюшной полости (TAD), окружности живота (AC), площади сечения тела (FTA), длины бедра (FL), поперечного (TTD) и передне-заднего (APTD) размеров тела плода. Краниологическое исследование плода включает измерения параметров мозжечка (CEREB), а также внешнего (OOD) и внутреннего (IOD) межглазных расстояний. Исследование длинных костей плода включает измерения длины плечевой кости (Humerus), локтевой кости (Ulna), большеберцовой кости (Tibia), лучевой кости (Rad), ключицы (Clav) и позвоночника (LV).
Кроме того, семь уравнений для оценки веса плода: Хедлок (Hadlock) 1-4, Хансман (Hansmann) и Мерц (Merz); ЧСС плода (Fetal HR); таблицы, определяемые пользователем. - Пакет урологических расчетов: разностный объем, объем предстательной железы, вычисление плотности простатспецифического антигена (PSA).
- Пакет кардиологических исследований:
- в 2D-режиме рассчитываются значения таких параметров, как объем по методу Симпсона (Simpson), объем по площади и длине, двумерные характериcтики (например, фракция выброса левого желудочка) и масса левого желудочка;
- в M-режиме вычисляются значения параметров для левого желудочка, аорты и левого предсердия, митрального клапана, а также частота сердечных сокращений.
- специальный пакет программ для исследования сердечно-сосудистой системы плода (расчет сократительной способности миокарда, оценка клапанного аппарата, магистральных артерий и вен). - Пакет расчетов параметров сосудов: вычисления объемного кровотока, процента стеноза, индекса сопротивления (RI), пульсационного индекса (PI) и др.
